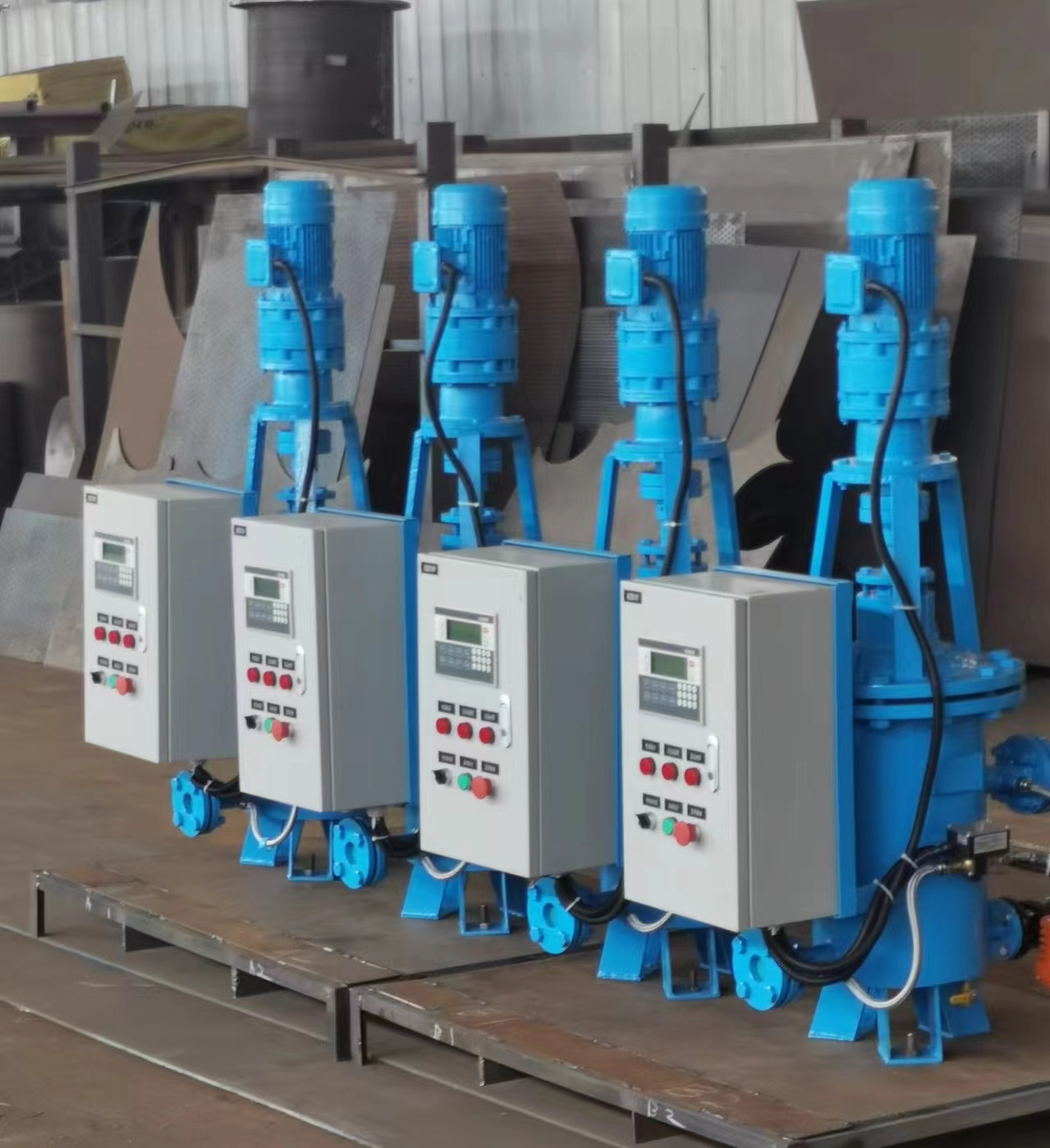

全自動濾水器



一、用途

    反沖式工業濾水器安裝在電站、化工、印染、造紙等各種行業的供用水管道上，主要適用于Dg500mm以下的管道，從而可代替二次濾網，節約開支，并具有如下優點；

   1、結構緊湊，占有空間位置小，安裝布置靈活方便，有標準結構供用戶選用，也可按用戶的現場布置條件進行專門設計。

   2、排污效果好：該產品設計采用固定分格網芯、分區局部強化反沖洗和步進旋轉排污斗的新型結構。

   3、運行水阻小，過濾的流量大精度高。



二、結構



    本濾水器是由

    ①轉動抽   ②定位桿    ③支架殼體

    ④網芯     ⑤進水口   ⑥出水口

    ⑦排污口等組成。

    一般水質為淡水型的，濾網和內部主要部件為不銹鋼材質。海水等強酸堿型的建議接觸介質的部件采用特殊不銹鋼材質。



三、工作原理



    濾水器接入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差。這時可轉動網芯進行輪次自動反沖洗，使水流垂直沖刷濾網內的污物，排污迅速徹底；因網芯結構獨特，避免了相鄰正向水流的干擾，雜質將會全部從排污口自行排出。如此循環往復。

    如用戶選型為電動濾水器，則當雜質聚積到一定數量時，利用冷卻水進出水管之間差壓信號來開啟電動排污閥，對附著在網芯內側壁面上的雜質污物反向沖洗，經由排污斗、排污管路和排污閥門排入冷卻水出水管中。排污斗步一進旋轉，依次對準球面網芯每一分格壁面，進行反沖洗。

    本反沖工業濾水器可替代二次濾網的小型濾水器，可任意選定精度，且體積小，造價低，一般情況下，不須增加動力源，只需采用手動，手柄按產品上所標的定點位置依次轉動，濾水器內部的幾個過濾室可逐一清洗，從而達到自動反沖過濾水中雜質的目的。電控系統操作模式分為自動控制模式、手動控制模式和調試模式三種。



四、安裝及注意事項



    1）工業濾水器可臥式安裝在凝汽器進口，也可安裝在循環泵出口，其效果相同。

    2）濾網進口直管段長度應大于循環水管道直徑。

    3）安裝時不可傾斜，連接要牢固。

    4）濾網與凝汽器循環水管進口間距保持100mm以上，并在濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。

    5）安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗。



五、定貨須知



    1、需方提供安裝方案、接管通徑、原濾網圖紙復印件。

    2、循環水流量設計值。

    3、循環水中雜質含量居多的是何種雜質。

    4、是否需要電控電動裝置。
